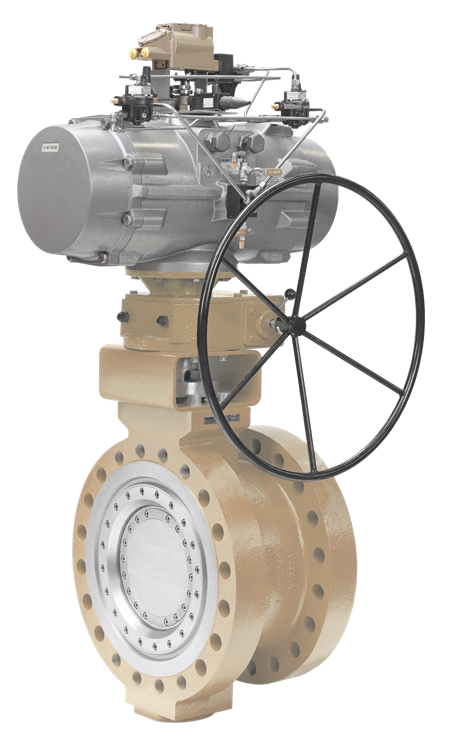

LTR 43
Затвор дисковый
Номинальный диаметр, DN (мм)
от 80 до 3000
Номинальное давление, PN (бар)
от 10 до 400
Рабочая температура, °С
от -196 до 600
Материал
углеродистая сталь, нержавеющая сталь
Дополнительная сертификация
Заключение по производственной площадке АНО «ИНТИ»;Реестр российской промышленной продукции (Реестр МИНПРОМТОРГ);Реестр Системы ИНТЕРГАЗСЕРТ (ПАО «ГАЗПРОМ»);Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции;
Применение
Затвор дисковый с тройным эксцентриситетом для технологических установок
Характеристики
Затвор дисковый запорно-регулирующий с тройным эксцентриком серии LTR 43 с нулевой протечкой при максимальном перепаде давления.
Дисковые затворы могут комплектоваться ручным, электрическим или пневматическим приводом, различными приборами: позиционером, магнитным клапаном, и другими навесными приборами по VDI/VDE 3845.
Исполнения
Стандартное исполнение:
- LTR 43 Затвор дисковый межфланцевого исполнения, присоединение фланцевое по ГОСТ 33259
Возможные конфигурации:
- Межфланцевый корпус по ГОСТ/DIN или АРI 609
- Фланцевый корпус по BS 5155/ISO 5752
- Присоединение фланцевое по DIN EN 1092-1, ASME В16.5
- Строительная длина по ГОСТ/DIN и ANSI В16.10
- Огнеустойчивая конструкция по BS 6755 Часть 2, API 607 Редакция 4 и API 6FA
- Низкотемпературное исполнение до –150 °C
- Высокотемпературное исполнение до 600°C
- Шумопонижающие гарнитуры (LN-Disc, LN-Minflow) и шумогасители (Silencer) для регулирования на высокие перепады давления (горячий байпас компрессоров, регуляторы давления)
Специальные исполнения:
- LTR 43-CRYO Затвор дисковый криогенного исполнения (от минус 273 до минус 150 °С) по стандартам ГОСТ 34294-2017, BS 6364
- LTR 43-P Затвор дисковый с мягким седлом (PEEK / PA) для установок КЦА
- LTR 43-K Затвор дисковый с увеличенной пропускной способностью для установок КЦА
- LTR 43-1 Затвор дисковый с одним эксцентриситетом, аналог существующих лицензионных решений для установок КЦА
