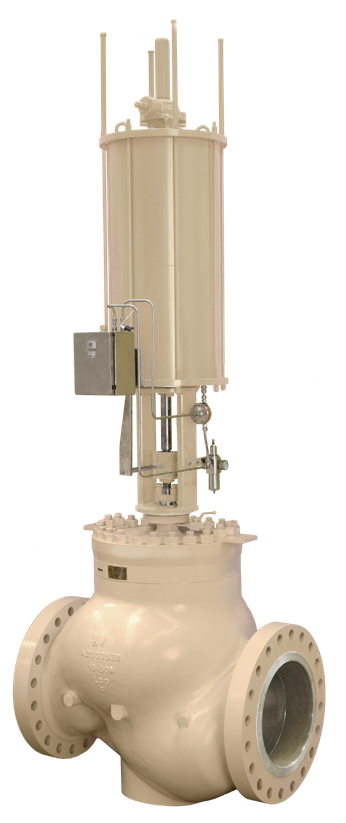

Клапан клеточный проходной или угловой
Номинальный диаметр, DN (мм)
от 20 до 800
Номинальное давление, PN (бар)
от 10 до 400
Рабочая температура, °С
от -196 до 900
Материал
углеродистая сталь, высокотемпературная сталь, нержавеющая сталь, кованая сталь, дуплексная сталь, супердуплексная сталь, Inconel
Дополнительная сертификация
Заключение по производственной площадке АНО «ИНТИ»;
Применение
Регулирующий клапан с клеткой для дросселирования и в качестве запорного клапана в нефтегазовой промышленности, а также для высокотемпературных применений на электростанциях
Характеристики
- клапан с клеткой (проходной или угловой корпус) и пневматическим приводом;
- использование для газообразных и жидких сред;
- плунжер направляется клеткой по всему диапазону хода;
- минимальное расстояние между плунжером и клеткой минимизирует вибрации;
- линейная или равнопроцентная характеристика
- для каждого номинального диаметра возможно несколько вариантов значения Cv;
- фланцевым корпусом, опционально корпусом с концами под приварку встык или внахлест;
- пневматический привод Тип 3276 или 3271 различных размеров, оптимизированный для каждого номинального диаметра клапана;
- мембранный привод с центральной пружиной или с несколькими пружинами (многопружинное исполнение);
- опционально поршневой привод двойного действия или с положением безопасности;
- простой монтаж навесного оборудования, например, позиционеров, концевых выключателей или соленоидных клапанов;
- класс герметичности V также со сбалансированным плунжером клапана во всем диапазоне температур (в сочетании с гарнитурой PILOT/STD™ или PILOT/LDB™)
Принцип действия
Рабочая среда проходит через клапан в заданном направлении. Положение поршня клапана определяет площадь поперечного сечения клетки.
Положение безопасности
В зависимости от расположения пружин в пневматическом приводе клапан имеет два положения безопасности, которые начинают действовать при прекращении подачи воздуха.
- шток привода выдвигается (НЗ): при прекращении подачи воздуха клапан закрывается.
- шток привода втягивается (НО): при прекращении подачи воздуха клапан открывается.
