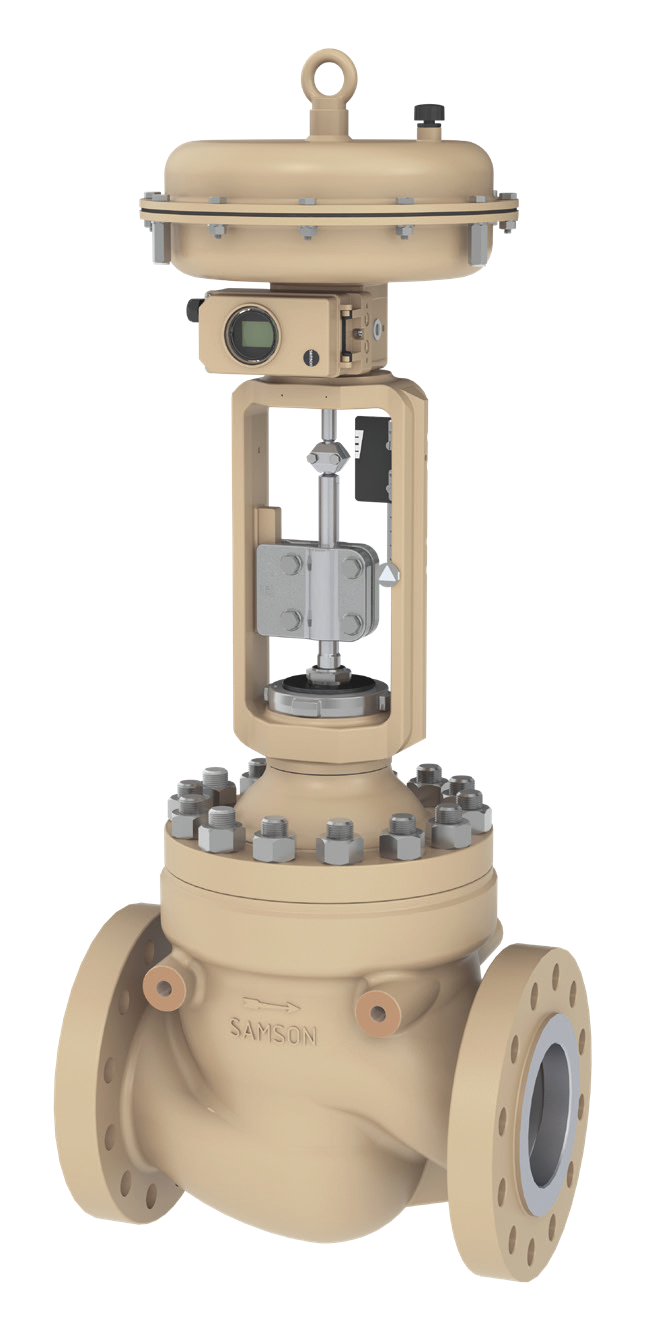

3251
Клапан односедельный проходной
Номинальный диаметр, DN (мм)
от 15 до 500
Номинальное давление, PN (бар)
от 10 до 400
Рабочая температура, °С
от -196 до 550
Материал
углеродистая сталь, нержавеющая сталь, легированная сталь
Дополнительная сертификация
Заключение по производственной площадке АНО «ИНТИ»;Реестр Системы ИНТЕРГАЗСЕРТ (ПАО «ГАЗПРОМ»);
Применение
Регулирующий клапан для технологического оборудования, предъявляющего высокие требования к условиям эксплуатации.
Характеристики
Собранные из унифицированных узлов регулирующие клапаны могут оснащаться различными периферийными устройствами: позиционерами, конечными выключателями, соленоидными
клапанами и прочими устройствами согласно DIN EN 60534‑6 и рекомендациям NAMUR.
Варианты исполнения
Стандартное исполнение с сальником из PTFE для температур от –40 до 220 °C или с подтягиваемым высокотемпературным сальником для температур от –40 до 350 °C, номинальный диаметр DN 15 до 500, номинальное давление PN 16 ...400.
- Тип 3251‑1 · Клапан Тип 3251 и привод Тип 3271 с площадью привода 350 ... 2800 см²;
- Tип 3251‑7 · Клапан Тип 3251 и привод Тип 3277 с площадью 350 ... 750 см² для монтажа встроенного позиционера;
Другие варианты исполнения
- с патрубками под приварку и приварными концами встык;
- делитель потока или гарнитура AC-1/AC-2/AC-3 для снижения уровня шума;
- плунжер клапана с компенсацией давления;
- перфорированный плунжер;
- изолирующая вставка или сильфон;
- обогревающая рубашка;
- дополнительный ручной дублёр;
- исполнение по стандарту ANSI · NPS ½ ... 20, Class 150 ...2500;
- регулирующий клапан Тип 3251 с ручным приводом Тип 3273 · Для клапанов с номинальным ходом макс. 30 мм и ручной дублёр сбоку для рабочего хода > 30 мм;
- электрический регулирующий клапан Тип 3251-2.
