3241

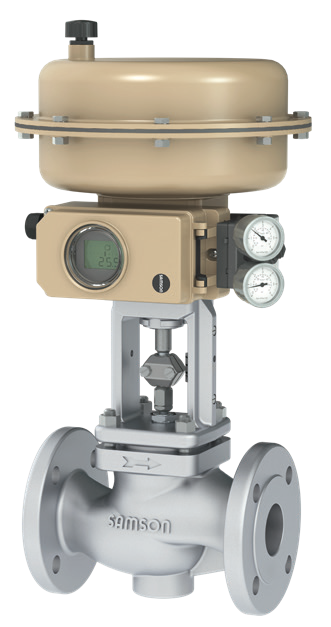

Клапан односедельный проходной
Номинальный диаметр, DN (мм)
от 15 до 300
Номинальное давление, PN (бар)
от 10 до 40
Рабочая температура, °С
от -196 до 450
Материал
нержавеющая сталь, низкотемпературная углеродистая сталь
Дополнительная сертификация
Заключение по производственной площадке АНО «ИНТИ»;Реестр Системы ИНТЕРГАЗСЕРТ (ПАО «ГАЗПРОМ»);Экспертное заключение по результатам санитарно-эпидемиологической экспертизы продукции;
Применение
Регулирующий клапан для технологических и промышленных установок.
Характеристики
Плунжер клапана:
- металлическое уплотнение;
- мягкое уплотнение;
- наплавленные уплотнительные поверхности.
Регулирующие клапаны, сконструированные по блочно-модульному принципу, оснащаются различными устройствами: позиционерами, концевыми выключателями, соленоидными клапанами и другим навесным оборудованием согласно IEC 60534-6-1 и рекомендации NAMUR.
Варианты исполнения
Стандартное исполнение для температур от –60 до 220 °C
- Тип 3241-1 · DN от 25 до 250 с пневматическим приводом Тип 3271 , присоединение фланцевое по ГОСТ 33259;
- Тип 3241-7 · DN от 25 до 250 с пневматическим приводом Тип 3277 для интегрированного монтажа позиционера, присоединение фланцевое по ГОСТ 33259.
Другие варианты исполнения
- концы под приварку;
- присоединение фланцевое по DIN EN 1092-1, ASME В16.5;
- регулируемый сальник;
- делитель потока или антикавитационная гарнитура AC-1/AC-2 - редуцирующие устройства, снижение уровня шума;
- перфорированный плунжер;
- изолирующая вставка;
- привод из нержавеющей стали;
- обогревающая рубашка - по запросу;
- дополнительный ручной дублёр;
- 3241-PSA Клапан запорно-регулирующий для установок КЦА.
