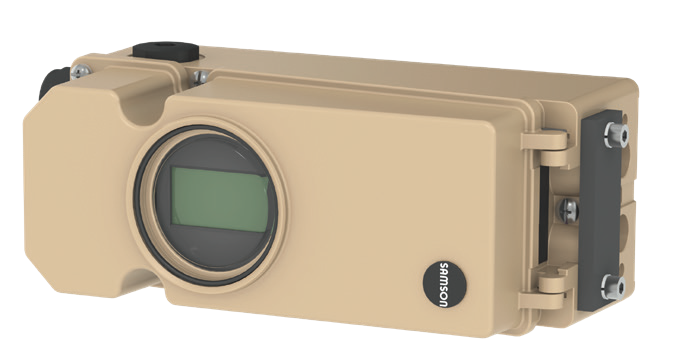

TROVIS 3793
Электропневматический позиционер
Воздух питания, бар
от 2.5 до 10
Допустимая температура окружающей среды, °C
от -55 до 85
Заданное значение w (диапазон сигнала)
4–20 мА
Связь
протокол связи HART®
Степень защиты
IP66
Применение
Позиционер простого или двойного действия для монтажа на пневматических регулирующих клапанах. Самобалансирующийся, автоматическая адаптация к клапану и приводу.
Позиционер предназначен для привязки положения клапана к величине регулирующего сигнала. Регулирующий сигнал, поступающий из регулирующей системы, сравнивается с величиной хода/угла поворота клапана и вырабатывает необходимое регулирующее давление.
Характеристики
- Высокая производительность по воздуху
- Модульная конструкция, обеспечивающая простоту дооснащения и замену пневматического или иных дополнительных модулей;
- Простая установка на прямоходные и поворотные приводы: прямой монтаж SAMSON, ребро NAMUR, установка на шток согласно IEC 60534-6-1, монтаж согласно VDI/VDE 3847, установка на поворотные приводы согласно VDI/VDE 3845;
- Бесконтактный датчик перемещения
- Дисплей в текстовом формате со статусом NE-107 и сообщениями на устройстве;
- Встроенные функции диагностики;
- Простое управление с помощью одной кнопки и меню;
- Дисплей обеспечивает удобное отображение при любом положении благодаря переключаемому направлению считывания;
- Возможность конфигурации на ПК через серийный интерфейс SSP с помощью программного обеспечения TROVISVIEW;
- Автоматический выборочный ввод в эксплуатацию посредством различных режимов инициализации;
- В режиме инициализации "Sub" (Substitution) позиционер можно устанавливать в экстренных условиях без отключения установки и перемещения клапана;
- Энергонезависимое хранение всех параметров в EEPROM;
Встроенные датчики температуры и времени работы;
- Самодиагностика; сообщения общего статуса согласно NE 107.
